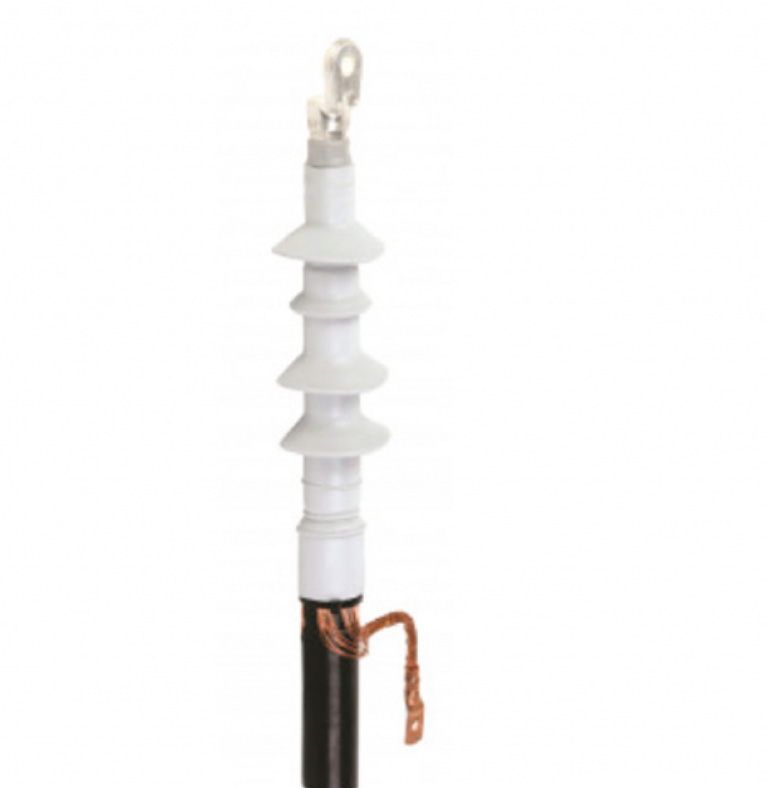

Описание: Представляет собой концевую муфту холодной усадки на основе цельнолитого изолятора с интегрированным элементом регулирования напряженности электрического поля. Тело муфты поставляется в растянутом состоянии на спиральном каркасе. В процессе монтажа каркас удаляется, в результате чего корпус муфты усаживается на место оконцевания кабеля.
Тип кабеля: Для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ с медным проволочным экраном типа АПвП (ПвП, АПвПг, АПвВ, N(A)2XS(F)2Y и т.д.
Применение: внутри и вне помещений, под землёй, в условиях обводнения. на промышленных предприятиях, в горнодобывающей отрасли и в распределительных сетях. Муфта применяется для оконцевания кабеля и последующего подключения трансформаторов и распределительных устройств.
Особенности монтажа: Муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева.
Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется или сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.
Комплект поставки: включает все необходимые материалы, кроме наконечников.
|
Наименование муфты |
Тип муфты |
Диапазон напряжений |
Количество жил кабеля |
Диапазон сечений проводника, мм2 |
Длина муфты |
|
1КНХУ-10-25/50 (Б) комплект на одну фазу |
концевая |
10кВ |
1 |
25/50 |
АПвП (ПвП, АПвПг, АПвВ, N(A)2XS(F)2Y и т.д. |
|
1КНХУ-10-70/120 (Б) комплект на одну фазу |
70/120 |
||||
|
1КНХУ-10-150/240 (Б) комплект на одну фазу |
150/240 |
||||
|
1КНХУ-10-300/400 (Б)комплект на одну фазу |
300/400 |
РРасшифровка обозначения, например 1КНХУ-10-25/50
«3» - предназначена для трехжильного кабеля, если «1» значит используется на одножильный кабель;
«К» - Концевая, муфта предназначена для оконцевания кабеля;
«ХУ» - тип муфты холодная усадка;
«с» - Материал изготовления силикон.
*По предварительному заказу возможно изготовление из EPDM резины, в таком случае ставится буква «э».
«10» - Рабочее напряжение до 10кВ.
«25/50» - Диапазон сечений от 25 до 50 кв.мм.
